晨星ProStar充电控制器

晨星ProStar充电控制器系列是一个复杂的光伏充电线控件将恒定电压PWM最大限度地利用宝贵的光伏发电。

他们有自动均衡、温度补偿和很高的效率。PS-15和PS-30是设计用于在12伏和24伏系统。的Prostar PS-15M-48V使用48 v系统的设计。所有ProStar充电控制器将适应密封,凝胶和湿电池铅酸电池。前面板LED显示,当电池充电电池电荷状态和相对。可靠的反极性保护,包括输入和输出是很重要的。在负载短路时,自动断开负载。低电压断开(LVD) current-compensated防止假电池负载很高时断开。单位是保形涂层,以防止腐蚀。尺寸:6.01 " x 4.14 " x 2.2 "。 5 year warranty.

ProStar选项:

•数字计
——高度准确的电压和电流显示
——低self-consumption马(1)
——包括手动断开按钮
——显示5种不同的保护功能和断开连接的条件
-自我诊断(自检)ProStar的提供了一个全面的测试
——显示9不同控制器的状态参数,包括温度
——显示检测到的故障
•积极地
•远程温度探测器

的第二代ProStar特性

最高的可靠性
几乎是不可能“杀死”晨星ProStar由于大型设计利润率和电子保护。

• 不需要减免…使用完整的“铭牌”评级
• 额定操作温度从-30°C + 60°C
• 短路、过载和反极性保护……自动电子复苏

更多的信息
各种电池和led显示系统状态。计的选择现在显示大量的数据:

• 准确的读数光伏电流、负载电流、和系统电压
• 温度
• LVD和其他分离条件
• 自测模式显示9不同控制器状态参数和检测到任何错误(使它非常容易解决)

延长电池寿命

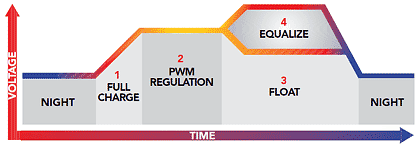

ProStar的恒定电压PWM调节现在使用四个阶段的收费,包括浮充电。电池类型选择是通过旋转开关,包括凝胶、密封或淹没。

• Tropicalizaton——所有ProStars现在包括保形涂层,不锈钢螺丝和一个阳极电镀铝散热器(保护海洋和丛林环境)。
• 48 v和积极的地面——ProStar的新版本还包括15 48 v(正面和负面的地面)和30的12/24V积极的接地系统。
• 低噪音电信——新ProStar已经设计了PWM调节期间减少干扰。调节频率可能会进一步降低。
• 远程温度探测器——ProStar现在有一个可选的远程温度探测器地点不同温度控制器和电池经验。

通过使用非常先进的技术,这第二代ProStar设定新标准的可靠性和自我诊断。新ProStar还提供了一些独特的功能和保护。和晨星的专利PWM充电已经进一步优化了更长的电池寿命和提高系统的性能。

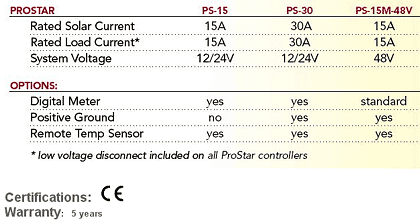

中可用的新ProStar 15或30安培,12/24或48伏正面或负面的地面。为太阳能控制器可能是平行输入等级高达300安培。一个可选的表提供了一个广泛的展示自我测试和系统状态。

可靠性
预期的失败率会小于1每1000台/ 5年。保护和改善添加了许多新的保护:

• 功率MOSFET额定电压增加了25%
• 消除所有trim-pots和其他棘手的部分
• 数字仪表组件从75减少到16
• 载流铜痕迹增加了75%
• 增加许多地方的温度额定值
• 了保形涂层保护标准

电池充电
扩大了电池充电选项和功能。

• 添加第三个电池选型(密封胶,淹没了)
• 添加了一个“漂浮”阶段的电池充电算法
• 扩大了占放电深度的历史
• 添加一个远程温度探头的选择
• 改善所有充电参数的准确性
• 内置温度传感器移动阅读环境条件更准确

安装与操作
新ProStar简单又安全的安装和使用,有更多的操作信息提供给用户。

• 自我诊断测试提供了保证控制器正常工作,或显示一个错误
• 电池类型的旋转开关提供了简单而积极的选择(选择和领导确认)
• 终端不再有螺纹,螺丝刀洞更大,和塑料标签隔离终端
• 按钮首先断开负载(周末小屋,船,等等),然后断开太阳能如果按住2秒(米)
• 5保护功能在数字仪表显示
• 仪表显示“关”如果太阳能或负载断开连接
• PWM的绿色电池状态显示了领导(闪烁)
• 如果存在电信跳消除PWM噪声
• 越来越多的压铆螺母柱防止应力裂缝

保护
防止滥用和错误现在是全面的。

• 添加太阳能短路和过载保护/自动恢复
• 添加负载过载保护/自动恢复
• 改进的负载短路保护/自动恢复
• 提高保护负载的电压峰值
• 改善低电池电压和警戒灯火管制保护/自动恢复
• 其他现有的保护已得到改进

精度精度设计
改进的性能和精确的仪表显示。

• 添加0.1%的电阻和其他精密组件
• 升级到一个更强大的、更快的单片机有更好的分辨率
• 广泛的数字滤波提高准确性
• 添加2精密分流术非常精确的电流测量
• 校准的单片机在最后QA测试生产

可选的内部或外部数字仪表显示
完全重新设计,改进和扩展了数字仪表。

• 直接从单片机计读值
• 非常准确的电压和电流的值测量和显示
• 添加自测与特定的错误和条件显示出来
• 显示更多的地位和保护环境
• 减少self-consumption 1马
• 目前只是现在以无稽的腿
• 计连接器更健壮、更容易附着
• 任何计现在可以安装到任何ProStar不需要校准
