MidNite太阳能电子面板评论
MidNite太阳能E-Panel是为您的家庭或小屋安装OutBack或Magnum逆变器的快速简便的方法。它标准配备了基本的过电流保护和断开所需的安装可再生能源系统安全,快速和NEC代码。它也可以随着你的需要而扩展成长。
右图为安装在E-Panel上的OutBack逆变器。OutBack和Magnum逆变器安装在一个独特的铰链门上,以保持系统的占地面积尽可能小。安装支架包括在一个人的安装。
当预接线的MidNite电子面板在2005年末首次问世时,选择很容易。你只能使用OutBack逆变器,你所要做的就是选择正确的断路器尺寸。Midnite Solar成功地满足了许多经销商和安装商的要求,但随着这些增强功能,还有额外的选择。
Outback版本的外壳只有9.5英寸宽,25英寸高。它的主要特点是体积小,成本低。右边的图片没有显示出来,但内部已经发生了根本性的变化,以单个交流母线的形式,而不是单一的交流块。这一变化允许每个电路最多14个连接,而不是只有5个。
该系列的另一个配置是铝外壳与标准钢单元的可用性。钢单元是粉末涂层的灰色和铝是白色。白色铝制电子面板用于夏威夷或缅因州等地方,或任何咸空气是一个因素。铝制e -面板也比灰色钢版轻9磅。一些客户只是喜欢白色的外观,所以订购铝正是出于这个原因。
这些e-面板标配交流旁路和交流输入断开预接线,6个额外的13mm宽交流或直流断路器的din导轨,电池断路器安装正负电缆逆变器,500安培/50mV分流器,电池加母线,电池减母线,交流母线,接地母线,直流罩,带耦合器的交流弹性导管,MX60/经典安装支架,垫圈和套管,大量电缆进入和退出,安装逆变器的硬件,充电控制器等,墙壁安装支架,安装说明,安装在门上的接线图,以及技术支持电话号码。如果你在白天使用太阳能电池板为电池充电,即使在午夜,这些电池也能很好地工作。
基本的附件:
OutBack普通电子面板的型号和说明:
- 灰色钢底盘的MNE125ST 125安瓿断路器,右手铰链和断路器
- 灰色钢底盘的MNE175ST 175安瓿断路器,右手铰链和断路器
- 灰色钢底盘的MNE250ST 250安安断路器,右手铰链和断路器
- MNE125AL 125安放断路器,白色铝底盘,右手铰链和断路器
- MNE175AL 175安瓿断路器在白色铝底盘,右手铰链和断路器
- MNE250AL 250安瓿断路器,白色铝底盘,右手铰链和断路器
常规马格南电子面板的型号和说明:
- 灰色钢底盘的MNE175STM 175安瓿断路器,右手铰链和断路器
- MNE175ALM 175安瓿断路器在白色铝底盘,右手铰链和断路器
- 灰色钢底盘的MNE250STM 250安普断路器,右手铰链和断路器
- MNE250ALM 250安瓿断路器,白色铝底盘,右手铰链和断路器
Magnum外壳特点:
水平或垂直堆叠很容易。垂直堆叠时,顶孔和底孔对齐。水平堆叠时,需要左手门,排气口屏蔽包括在内。
- 与现有的断开和过电流解决方案相比,尺寸较小
- 预接线,节省时间,金钱和复杂性。所有现场接线都有明确标识
- 白色粉末涂铝或标准灰色粉末涂钢
- 易于扩展,以适应额外的逆变器
- 6个槽的导轨断路器,光伏,风能,水电,交流分配
- 预接线50安培240VAC额定逆变交流旁路开关
- 预接线50安培240VAC额定交流输入断开
- 母线为电池+,电池-和地面
- 变频器和充电控制器的硬件安装
- 用于在墙上悬挂电子面板的安装支架
- 重型175安培交流配电块
- ETL符合UL标准
- 标准右手铰链门安装逆变器
- 交流和直流管道的敲除器
- 充电控制支架(CCB)
- 切断两个GFCI插座
- 直流逆变电池断路器
- 逆变器内部电缆
打电话给我们查阅有关午夜电子面板的资料。

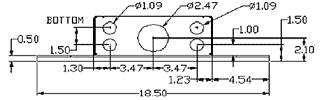

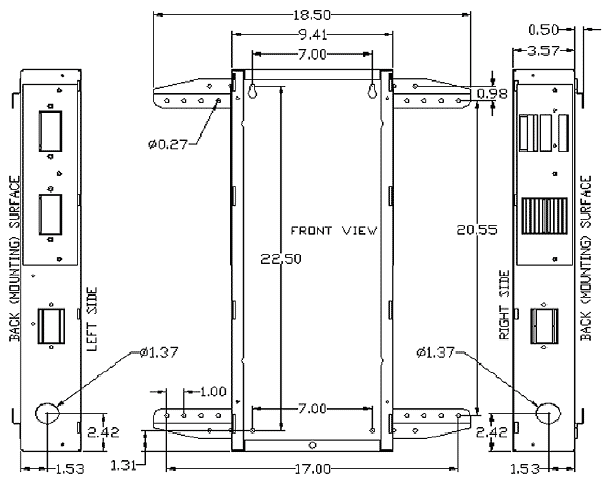

Outback E-Panel尺寸:

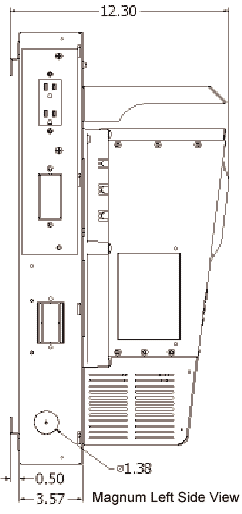

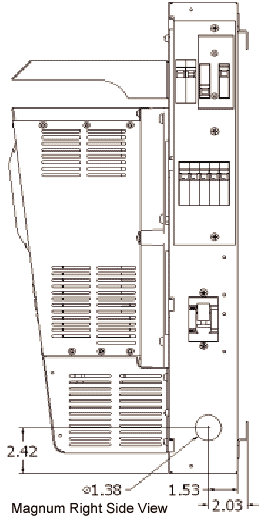

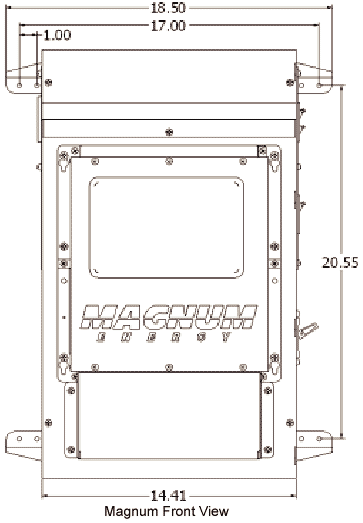

Magnum e -面板尺寸

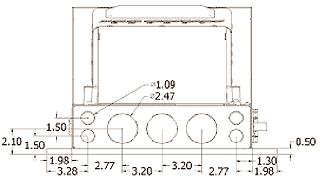

Magnum面板底部视图
安装在逆变器旁边的Xantrex逆变器的E-Panel Lite也可用。
主断路器,逆变器电缆,500安培/50mv猎空或电池监测系统,175安培交流配电块,50安培交流输入断开发电机或公用事业,50安培交流旁路开关包括并预接线。它配有OutBack MX60的安装支架。切出安装多达六个额外的13mm宽DIN轨道安装断路器以及一个GFCI风格的交流插座。
