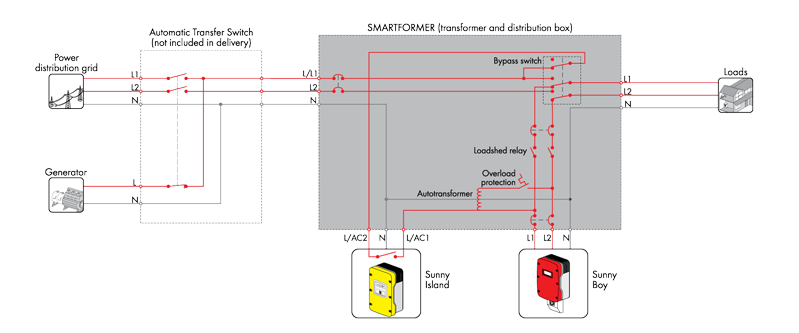

分相独立电网——现在比以往任何时候都容易Smartformer是最大可达8kw的离网和电池后备系统的完整解决方案。它同时作为交流配电和一个120v / 240v自耦变压器。自耦变压器提供升压或降压选项，使用Sunny Island和Sunny Boy提供120 V和240 V负载，在整个功率谱上效率很高。由于预先布线的旁路功能，PV系统可以很容易地通过一个健壮的开关进行桥接维护。优化的变压器过载保护和负载脱落继电器为系统提供额外的保护。Smartformer使独立电源供应简单可靠。 简单的
|
 下载SMA Smartformer数据表 |
完整的
- 旁路开关用于直接电网运行
- 卸荷继电器，防止电池深度放电
- 用于PV和负载的小型断路器
非常高效。
- 最高效率99%
安全
- UL认证
- 优化过载保护
- 5年标准保修期，可延长至20年
| 通用数据 | |
|---|---|
| 数量的阶段 | 分相 |
| 额定电压 | 120 / 240 Vac |
| 交流电压范围在L1 ~ N之间 | 102 v - 132 v |
| L1和L2之间的交流电压范围 | 20v - 264v |
| 额定频率 | 60赫兹 |
| 尺寸(W / H / D) | 610 x 610 x 235毫米 |
| 重量 | 56公斤 |
| Self-consumption(空载操作) | 19 W |
| 额定功率变压器¹ | 3.4 kVA |
| Max。效率/ CEC效率 | 99% / 98.8% |
| 变压器交流通电30分钟 | 4.4 kVA |
| 变压器交流电源持续1分钟¹ | 8.8 kVA |
| 连接访问 | Knockout top: 2 x 3/4"， 2 x 1"， 2 x 1 1/4" 脱模底部:5 x 3/4"， 3 x 1"， 3 x 1 1/4" |
| 前往新日岛的接驳线路 | |
| Max。阳光岛的标称电压和编号 | 1 × 120v (L1, N) |
| 额定功率 | 5.8千瓦 |
| 额定电流 | 48个 |
| 保险丝 | 1 |
| 光伏电站连接 | |
| 连接数/额定电压 | 1 x 240v (L1, L2.N) |
| 额定功率 | 9.6千瓦 |
| 交流电源在并网运行 | 6千瓦 |
| 额定交流电流 | 40 |
| 保险丝 | 2 |
| 负载的连接 | |
| 连接数/额定电压 | 1 x 120/ 240v |
| 额定功率 | 7.2千瓦 |
| 40°C交流电源 | 6.6千瓦 |
| L1与L2之间的额定功率/电流 | 6.7 kW / 28a |
| 额定功率/电流在L1到N之间 | 3.8 kW / 32a |
| 额定功率/电流在L2和N之间 | 3.4 kW / 28a |
| 额定电流 | 32a, 28a(带激活旁路:2 x 48a) |
| 保险丝 | K40A(带激活旁路:K60A) |
| 光伏阵列连接 | |
| 连接数/额定电压 | 120 / 240 v (l1, l2, n) |
| 额定电网输入功率 | 11.5千瓦 |
| 交流输入电流 | 48个 |
| 保险丝 | 2 |
| 环境条件 | |
| 工作温度范围 | -25°c…+60°c |
| 湿度 | 0 - 100%(无冷凝) |
| 防护等级 | NEMA 1型 |
| 认证和批准 | UL 1741 |
| 特性/功能 | |
| 保修期:5 / 10 / 15 / 20年 | ●/〇/〇 |
| 集成旁路维护/负载脱落接触器/变压器保护 | ●/● |
| ●标准特性〇可选特性-不可选 | |
| 类型名称 | SI-TB-BOX-10 |
