快速安装PV快速机架
快速安装PV快速机架™
Quick Rack™是一款简单、经济、优雅的产品无轨道太阳能安装系统．该专利系统采用QRack®技术，是一个集成的屋顶安装和机架系统，设计为坚固和结构健全。
特性和好处
- 适用于标准模块框架-提供更大的灵活性
- 结构坚固，结构简单，最低水平
- 便于搬运和运输——船装在小盒子里
- 集成接地节省成本，需要更少的铜和接地硬件
- 优异的防水与快速安装PV的专利
- 高架水封技术
- 优雅，圆滑的设计意味着更多的引荐快乐的业主
- 快速机架配备了易于使用的设计软件
认证
- 2012年国际建筑规范
- 2013年加州建筑法规
- UL系统消防等级A，类型1和2模块
- UL子2703
- 陈纯7-05
- 第3期7 - 10
快速架是一种快速简便的安装太阳能电池板的方法。
3步安装
快速架船在几个小盒子减少材料成本和简化运输和处理。
没有轨道意味着安装到模块，而不是安装到轨道到模块，使安装快速和简单。
使用标准的太阳能电池板。只要把太阳能电池板放进去，拧紧夹子，就搞定了。

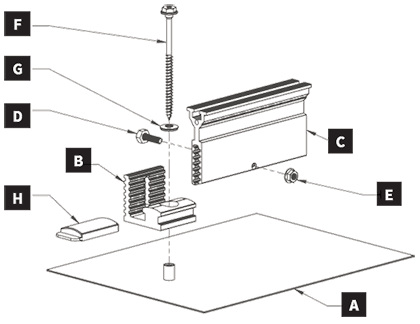

底座安装组件
- 闪烁的
- QBlock滑块
- 上滑块
- 自定义六角帽螺钉
- 锯齿法兰六角螺母
- T-30/六角头结构螺丝，5/16"
- 三元乙丙橡胶/ SS密封垫圈
- 三元乙丙橡胶螺旋盖
面板夹具总成部件
- A.夹紧底座(2”或8”)
- 面板卡箍(2”或8”)
- C.六角帽螺丝(x1用于2"，x2用于8")
- 夹具弹簧(仅适用于8英寸夹具)
- E.六角螺母(x1用于2"，x2用于8")
- F.锯齿法兰六角螺母(x1适用于2"，x2适用于8")
快速架组件
基山
具有快速安装PV的专利提升水密封。
2”面板夹
更小版本的面板夹钳中和端夹。适用于标准模块。
8”面板夹
更大版本的面板夹钳中和端夹。适用于标准模块。
裙子
为一个优雅的，流线型完成正确的扣到位。
