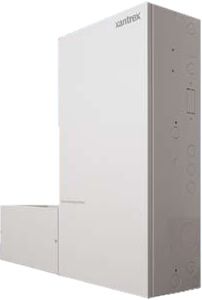

XW配电面板(# 865 - 1015)

XW配电面板(XW PDP) factory-wired和标记支持code-compliant single-inverter安装。它有足够的空间来添加线路和断路器扩大XW与3个逆变器系统,四个充电控制器,或其他设备支持120/240-volt,三线、单相系统。field-reversible门和多个管道淘汰赛位置,PDP可以配置为山两侧的逆变器/充电器。XW配电面板(XW PDP)的目的是在安装过程中节省大量的时间和金钱,以不到25%的时间来安装,相比竞争对手的解决方案。安装板和XW导管接头盒提供每个XW PDP。

SKU xwpdp865 - 1015

细节

产品的兼容性

配电盘和导管接头盒接口使用以下产品:

XW连接设备(第二XW混合逆变器/充电器)和XW导管接头盒XW4024, XW4548和XW6048逆变器/充电器XW太阳能充电控制器(要求客供断路器和布线)c系列充电控制器(要求客供断路器和布线)。

XW PDP附带:

配电面板外壳与field-reversible面板门,设定:
三个60,120/240休假,双刀,平方D, QOU类型,导轨安装交流断路器为交流输入,绕过,和交流负载GJ250A 160 Vdc, 3/8“学生一个一个地面终端设备母线直流断路器接线柱母线电池负极母线一对# 4/0 AWG北极Ultraflex蓝色™电池电缆(工厂安装和标记,准备连接)# 6 AWG北极Ultraflex蓝色™AC线路(工厂安装和标记,准备连接)的空间扩张——五个额外的交流断路器位置双刀,60平方D类型QOU断路器;10个额外的直流断路器位置为充电控制器(8断路器和两个大型GJ逆变器断路器)安装板XW导管接头盒

维

XW PDP维度(H x W x D):30 x 16 x 8.25”(761 x 406 x 210毫米)
运输尺寸(H x W x D):48 x 21 x 13.5”(1220 x 533 x 343毫米)
运输重量:67.2磅(30.5公斤)
